BROADCOM Configuration UtilityでのRAID設定について（前編）

2025.10.10　簡易マニュアル

---

BROADCOM Configuration UtilityでのRAID設定について（前編）

目次

1．BROADCOM Configuration Utilityとは

2．基本操作

1)BROADCOM Configuration Utilityの起動

2)仮想ドライブの作成

3)JBODディスクを作成する

4)ホットスペアの作成

---

後編目次

3．トラブルシュート

1)RAIDカードのアラームを停止する

2)RAIDの状態確認

3)ログの取得方法

4)Foreignディスクのインポート/クリア



1．BROADCOM Configuration Utilityとは

BROADCOM Configuration Utilityは、BROADCOM社が提供するHIIのRAID設定ユーティリティです。
BROADCOM SAS3908チップ世代以降のRAIDカードでは、従来のRAID BIOSではなく、BROADCOM Configuration Utilityで設定を行います。

※HIIとは
HII(Human Interface Infrastructure)は、UEFIで利用可能なインターフェースです。HIIに対応している拡張カードなどのデバイスの設定をUEFI上で行うことができます。
UEFIモードとレガシー(BIOS)モードの両方に対応しているマザーボードの場合、UEFIモードに切り替えないとHIIの利用ができません。

2．基本操作

1)BROADCOM Configuration Utilityの起動

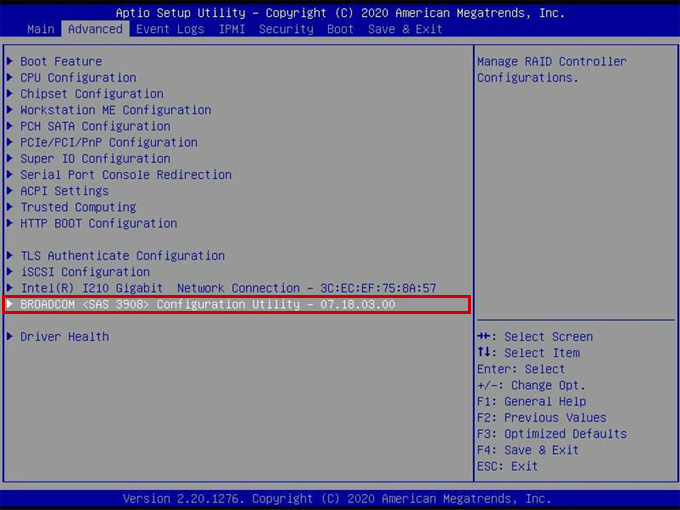

① UEFIの「Advanced」タブからRAIDカードのユーティリティ「BROADCOM Configuration Utility」を選択します。
※RAIDカード型番により表示が異なります。

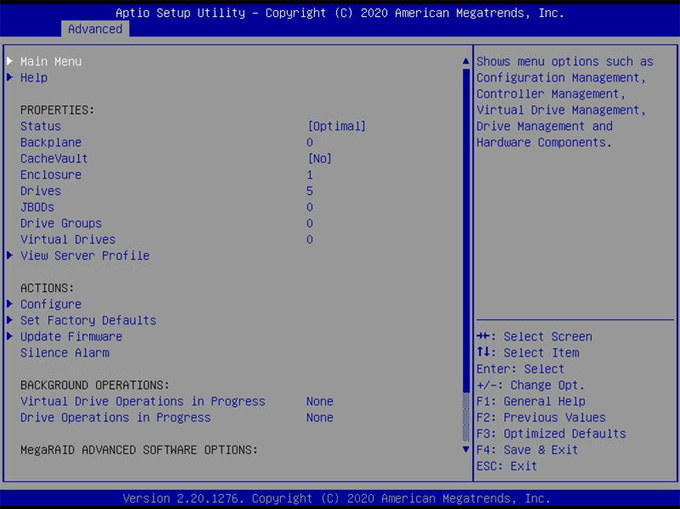

② トップ画面が表示されます。



2)仮想ドライブの作成

ここでは、例としてRAID6の仮想ドライブを作成します。

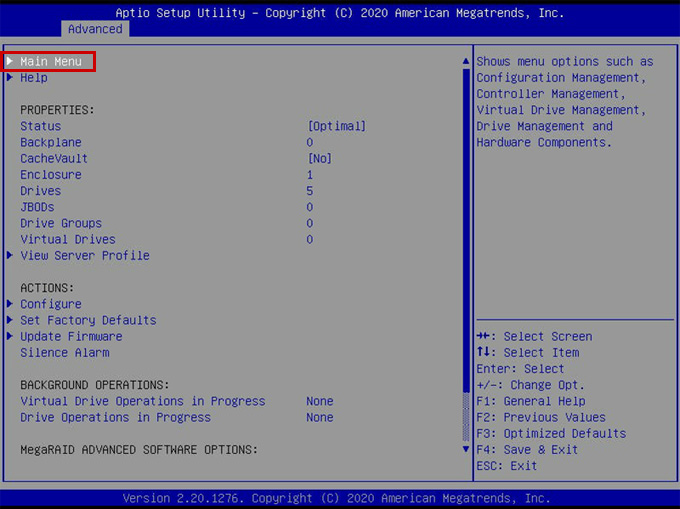

① 「Main Menu」を選択します。

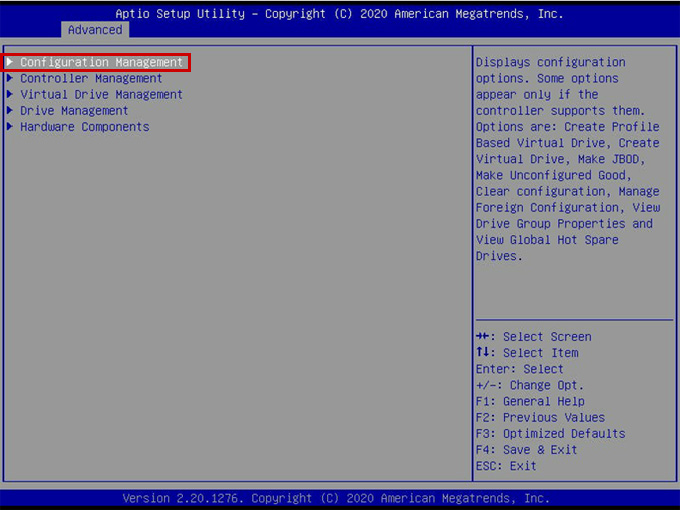

② 「Configuration Management」を選択します。

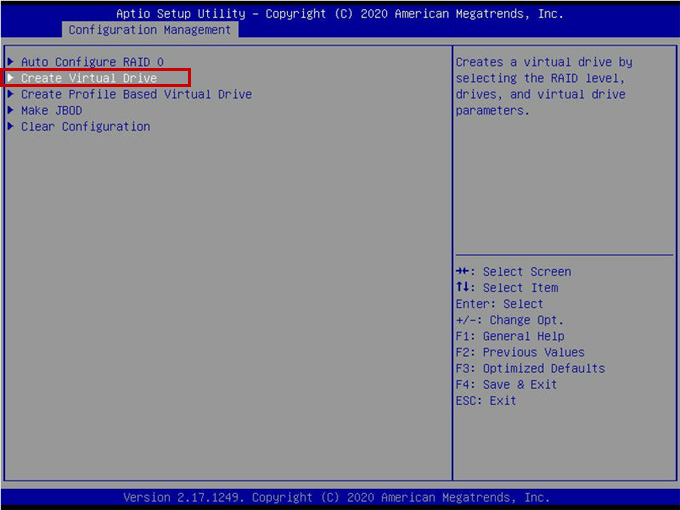

③ 「Create Virtual Drive」を選択します。

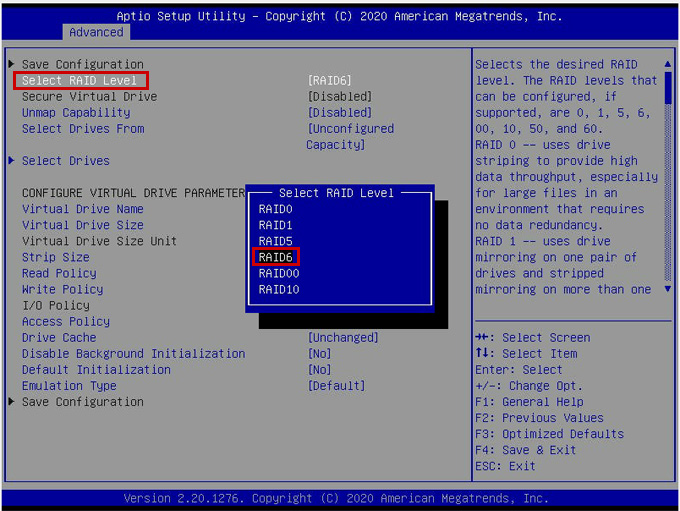

④ 「Select RAID Level」から作成するRAIDレベルを選択します。

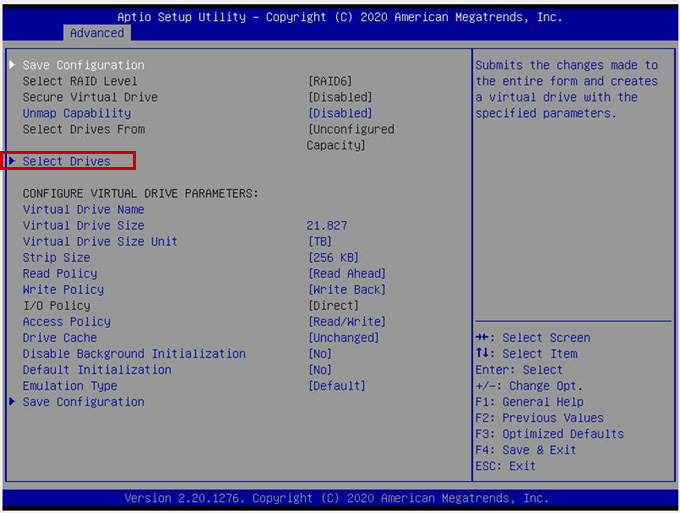

⑤ 「Select Drives」を選択します。

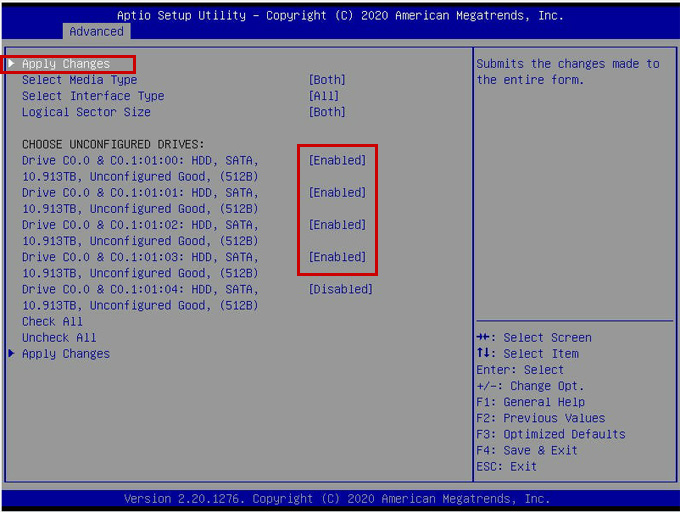

⑥ RAIDのメンバーにするディスクを「Enabled」に設定し、「Apply Changes」を選択します。

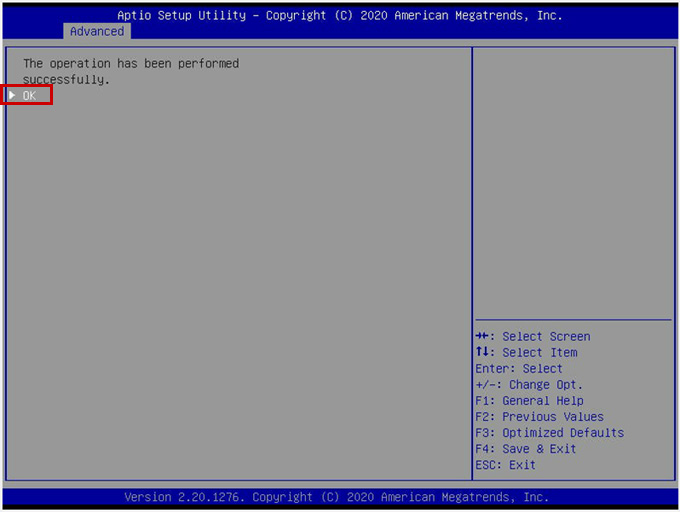

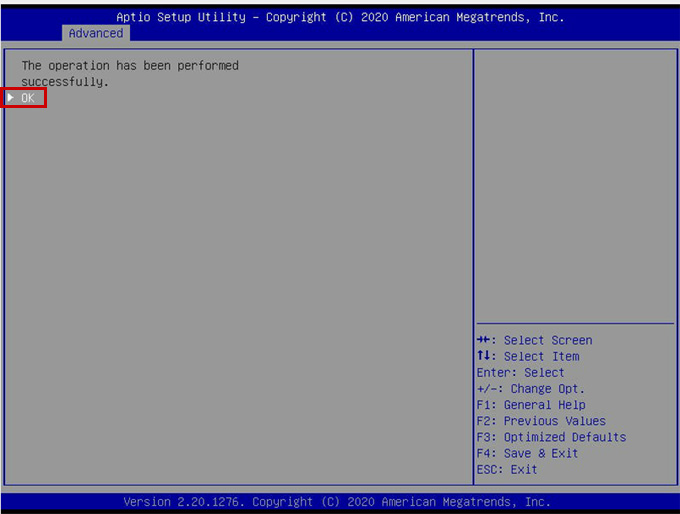

⑦ 操作完了のメッセージが表示されたら「OK」を選択します。

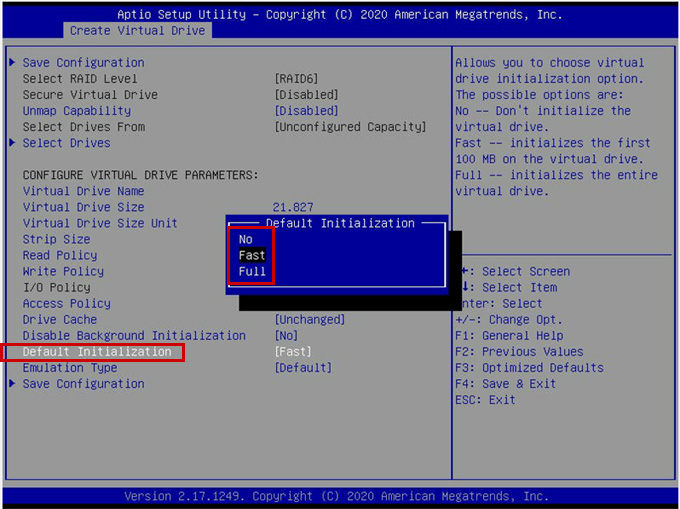

⑧ 仮想ドライブの初期化設定を選択します。
No：ドライブを初期化しない(※後からVirtual Drive Managementで初期化を実行する必要があります)
Fast：ドライブの先頭100MBを初期化する
Full：ドライブのすべての領域を初期化する

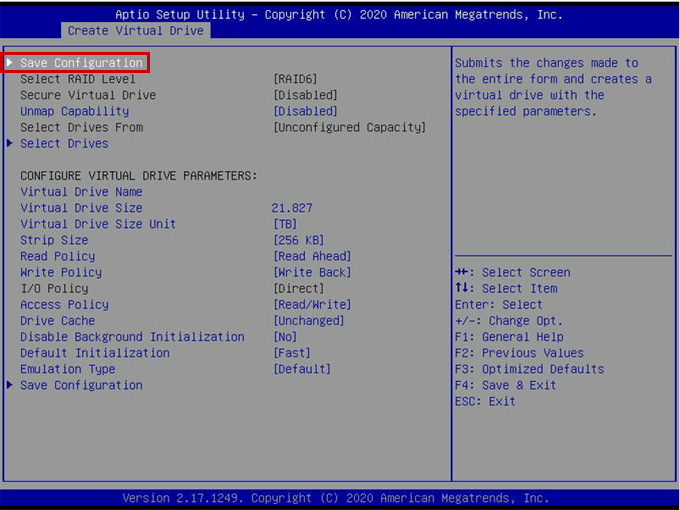

⑨ 設定を確認し、問題無ければ「Save Configuration」を選択します。

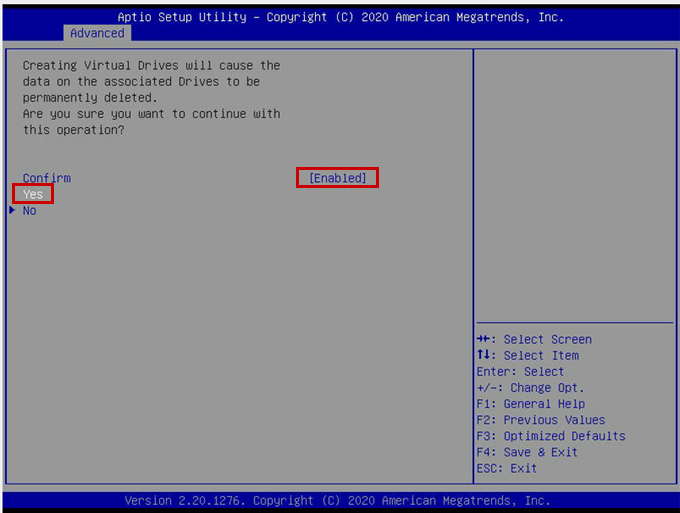

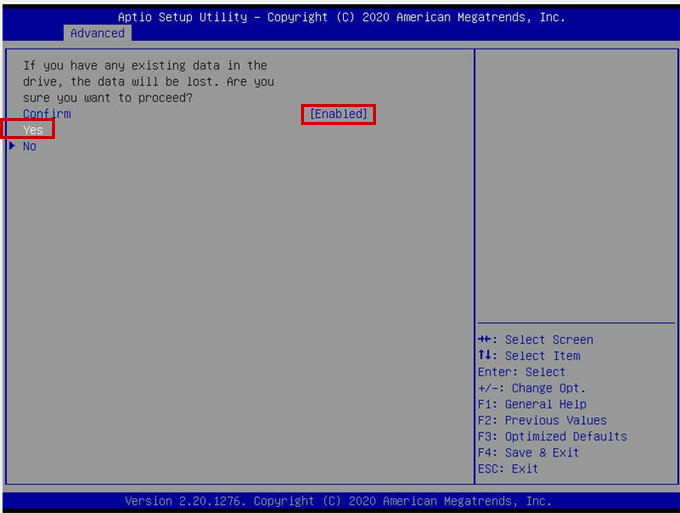

⑩ 「Confirm」を「Enabled」に設定し、「Yes」を選択します。

⑪ 操作完了のメッセージが表示されたら「OK」を選択します。



3)JBODディスクを作成する

① 「Main Menu」を選択します。

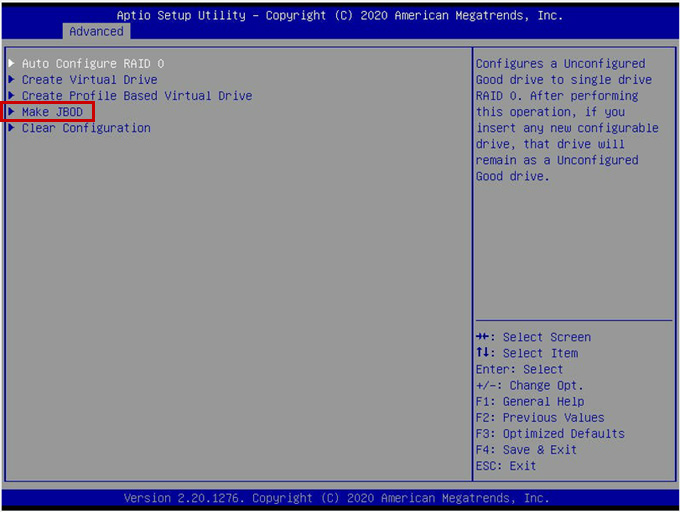

② 「Make JBOD」を選択します。

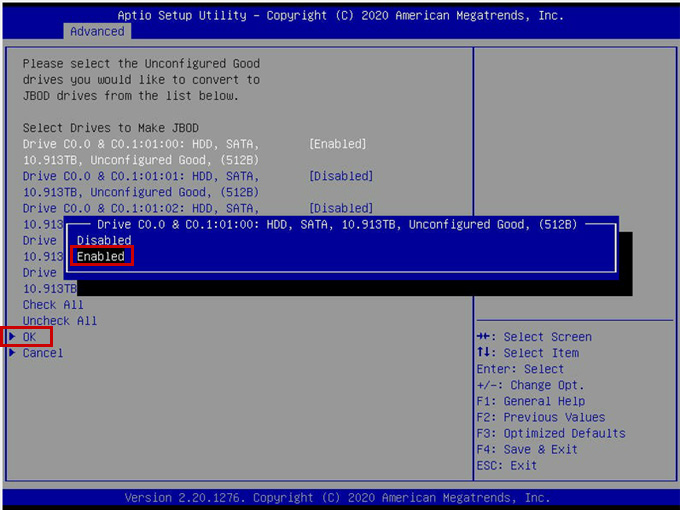

③ JBODにするディスクを「Enabled」に設定し、「OK」を選択します。

④ 「Confirm」を「Enabled」に設定し、「Yes」を選択します。

⑤ 操作完了のメッセージが表示されたら「OK」を選択します。



4)ホットスペアの作成

① 「Main Menu」を選択します。

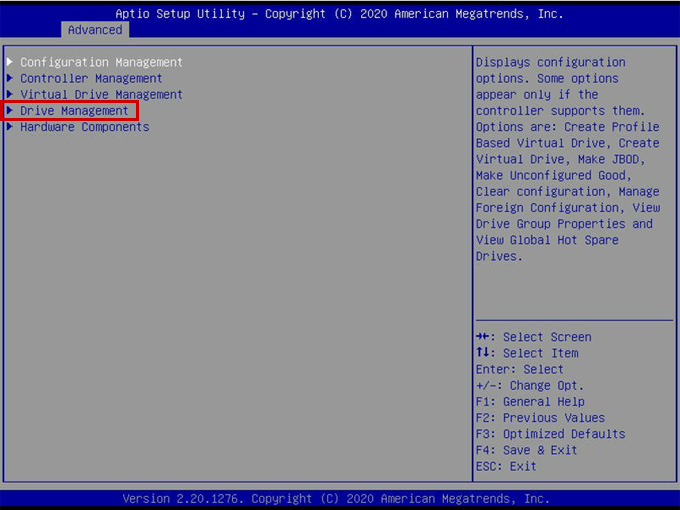

② 「Drive Management」を選択します。

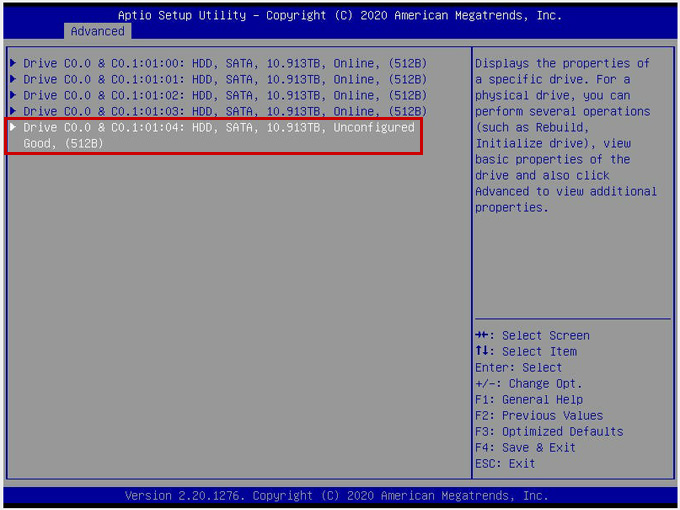

③ ホットスペアに設定するドライブを選択します。

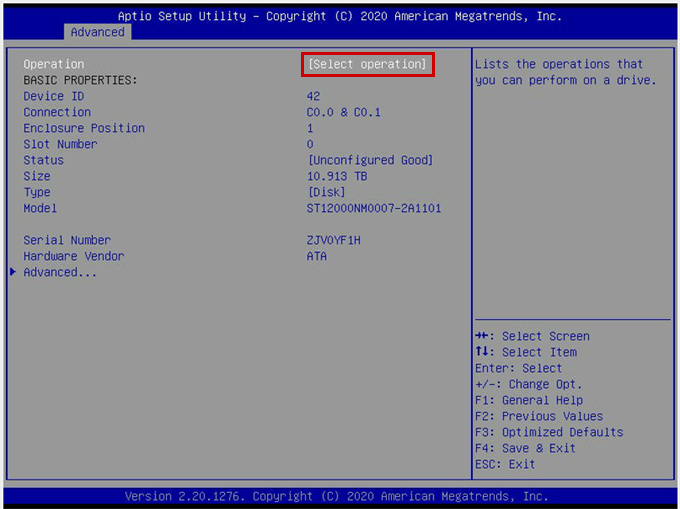

④ 「Select operation」を選択します。

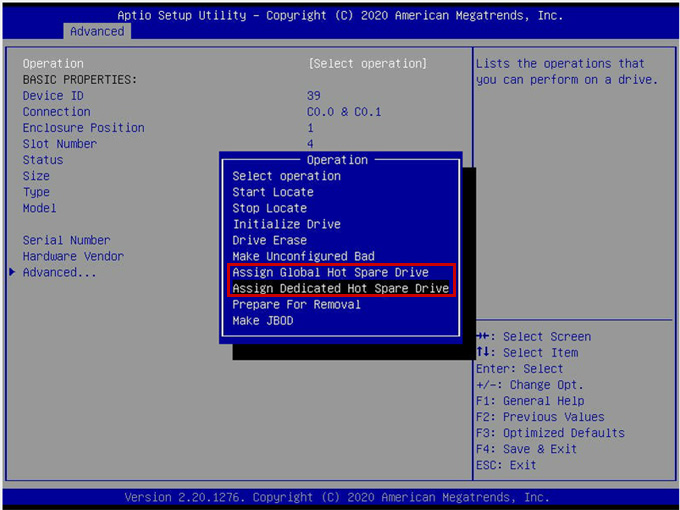

⑤ 「Assign Global Hot Spare Drive」または「Assign Dedicated Hot Spare Drive」を選択します。
Global Hot Spare：複数の仮想ドライブに対してのホットスペアとなります
Dedicated Hot Spare：特定の仮想ドライブに対してのホットスペアとなります

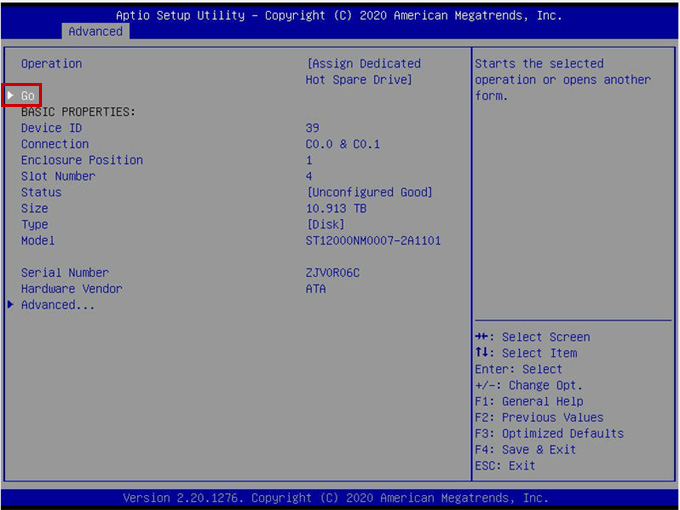

⑥ 「Go」を選択します。

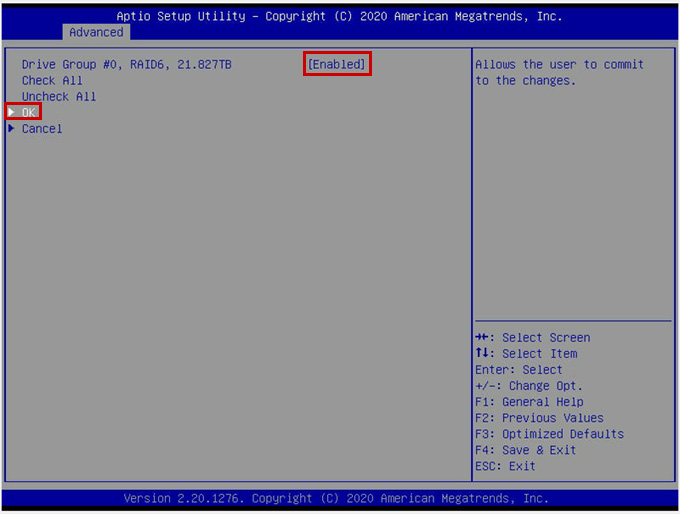

⑦ Dedicated Hot Spareに設定した場合は、ホットスペアとなる対象の仮想ドライブを「Enabled」に設定し、「OK」を選択します。

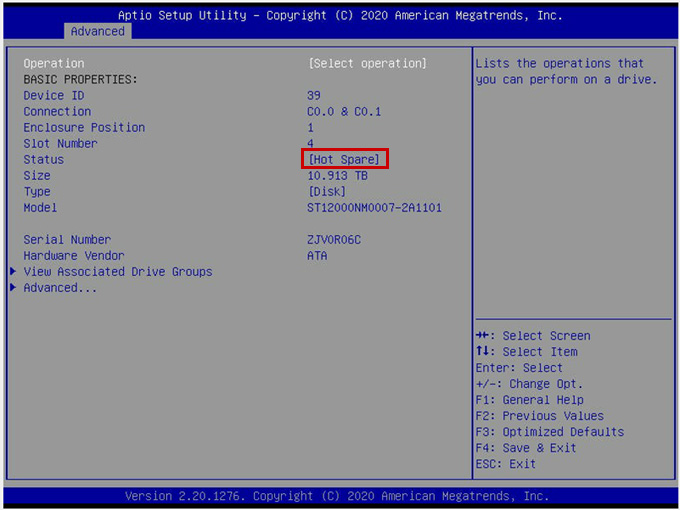

⑧ 「Status」が「Hot Spare」に変化します。



「BROADCOM Configuration UtilityでのRAID設定について（後編）」に続きます。
