BROADCOM Configuration UtilityでのRAID設定について（後編）

2025.10.10　簡易マニュアル

---

BROADCOM Configuration UtilityでのRAID設定について（後編）

目次

3．トラブルシュート

1)RAIDカードのアラームを停止する

2)RAIDの状態確認

3)ログの取得方法

4)Foreignディスクのインポート/クリア

---

前編目次

1．BROADCOM Configuration Utilityとは

2．基本操作

1)BROADCOM Configuration Utilityの起動

2)仮想ドライブの作成

3)JBODディスクを作成する

4)ホットスペアの作成



3．トラブルシュート

1)RAIDカードのアラームを停止する

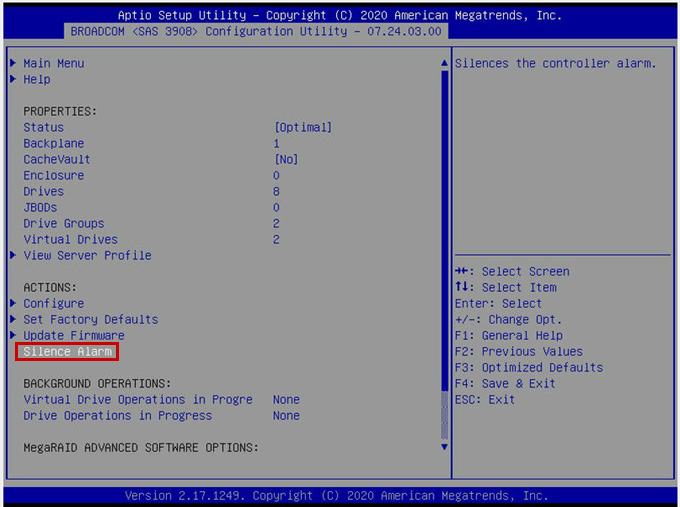

① トップ画面の「Silence Alarm」を選択します。



2)RAIDの状態確認

RAID全体の健全性確認

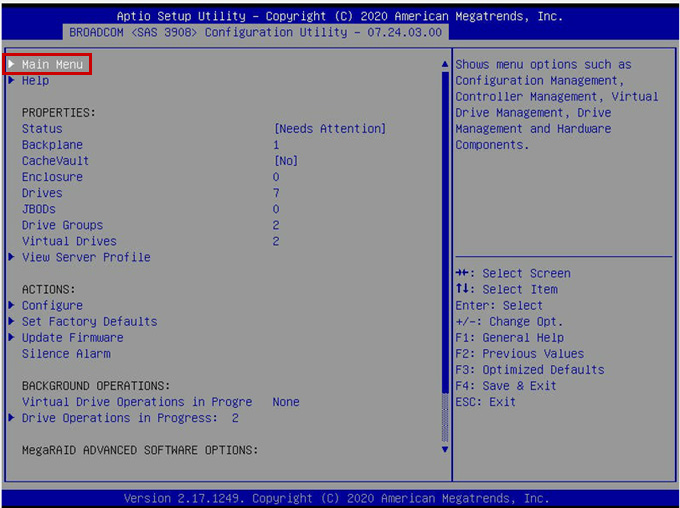

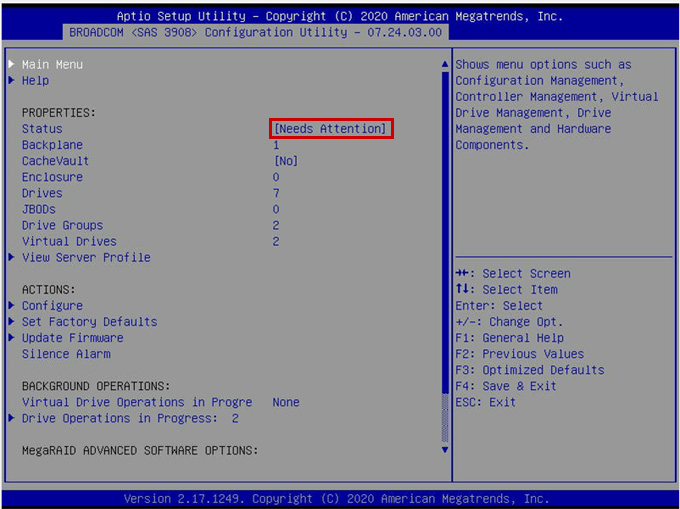

① トップ画面の「Status」でRAID全体の健全性が確認できます。



仮想ドライブの状態確認

① 「Main Menu」を選択します。

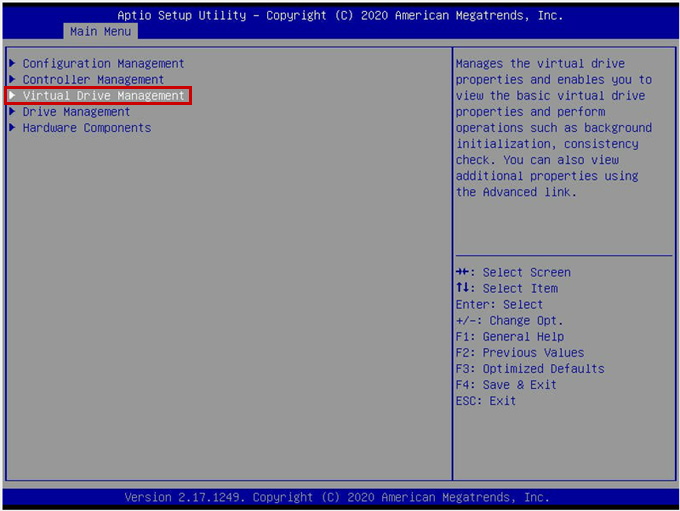

② 「Virtual Drive Management」を選択します。

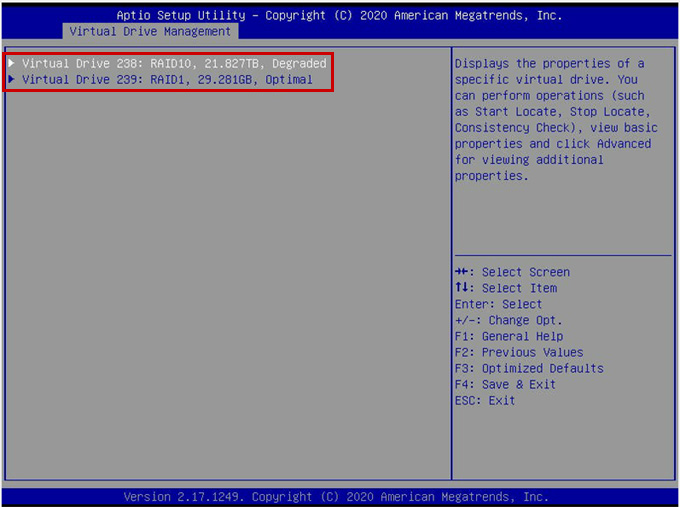

③ 仮想ドライブの状態確認ができます。



ディスクの状態確認

① 「Main Menu」を選択します。

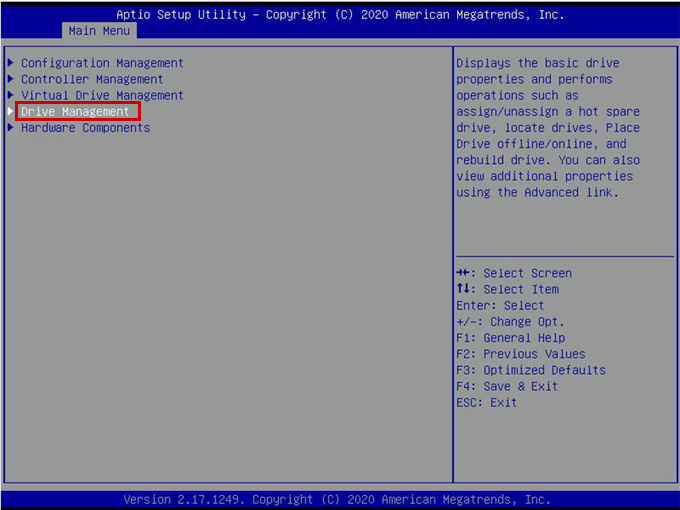

② 「Drive Management」を選択します。

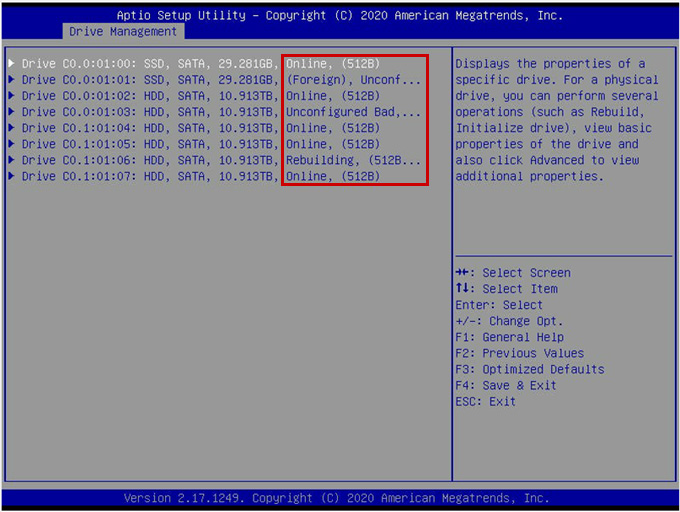

③ 各ディスクの状態確認ができます。



3)ログの取得方法

① ログの保存先とする記憶媒体(USBメモリなど)をPCに接続します。
※FAT32でフォーマットする必要がございます。

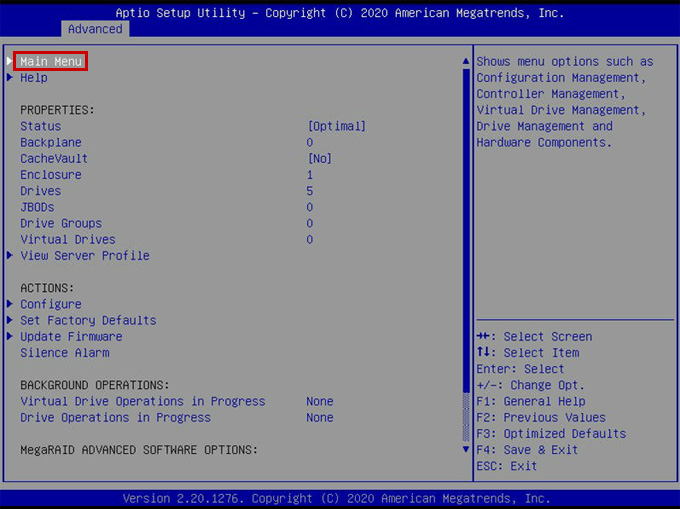

② 「Main Menu」を選択します。

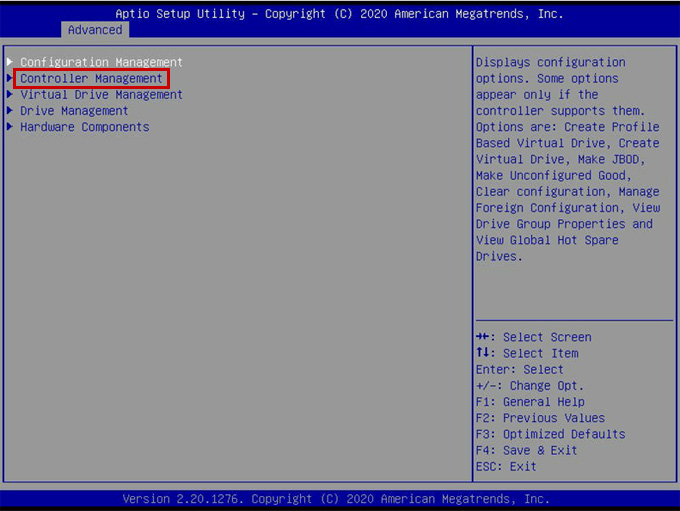

③ 「Controller Management」を選択します。

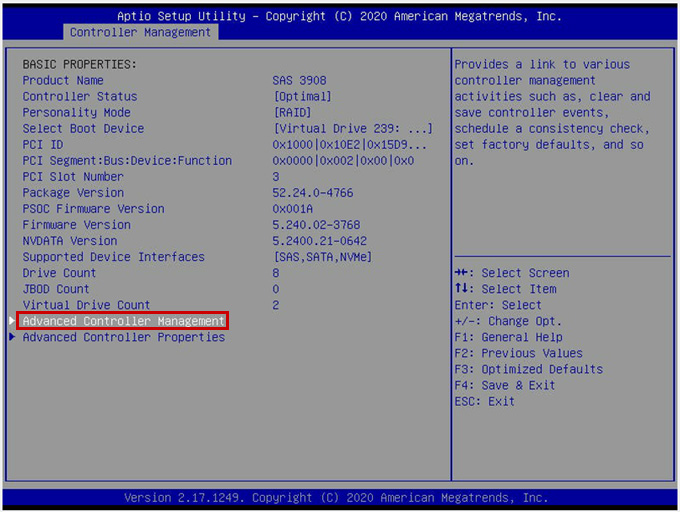

④ 「Advanced Controller Management」を選択します。

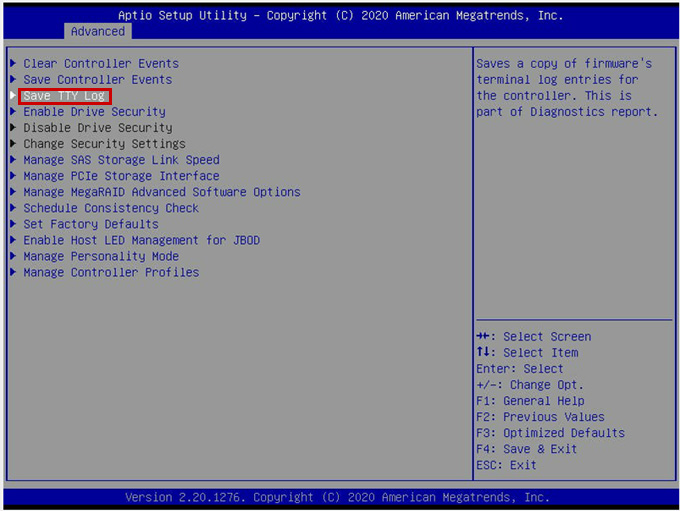

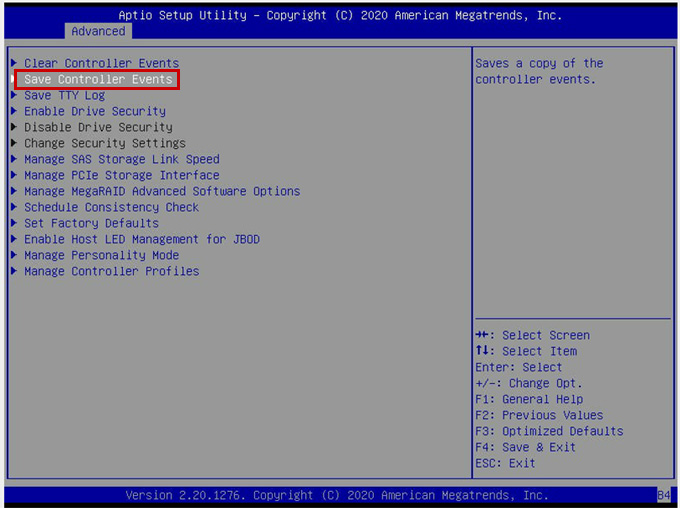

⑤ 「Save Controller Events」または「Save TTY Log」を選択します。
Controller Events：RAIDカードが起動してからのイベントログです。
TTY Log：トラブルシュートやデバッグなどに使用する詳細ログです。

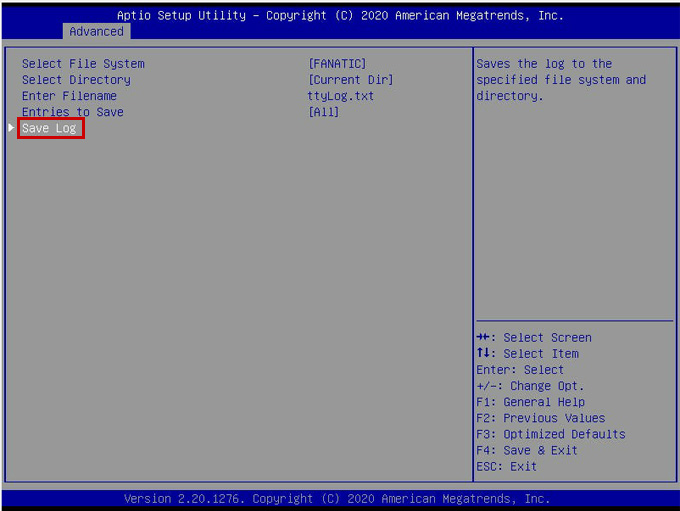

⑥ ログの保存先を指定し、「Save Log」を選択します。

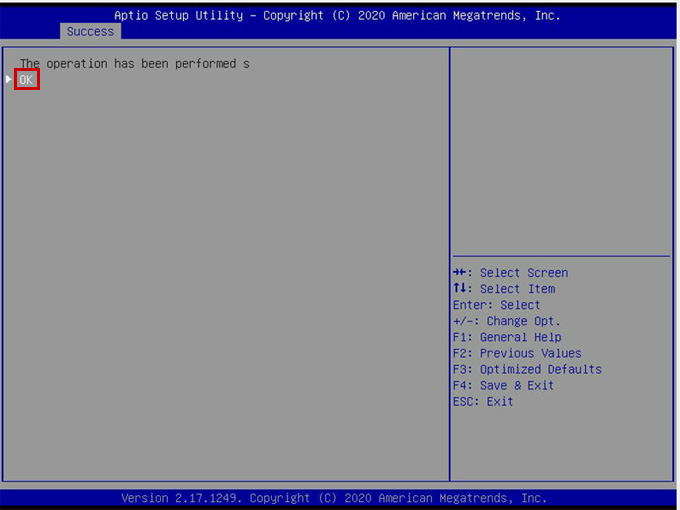

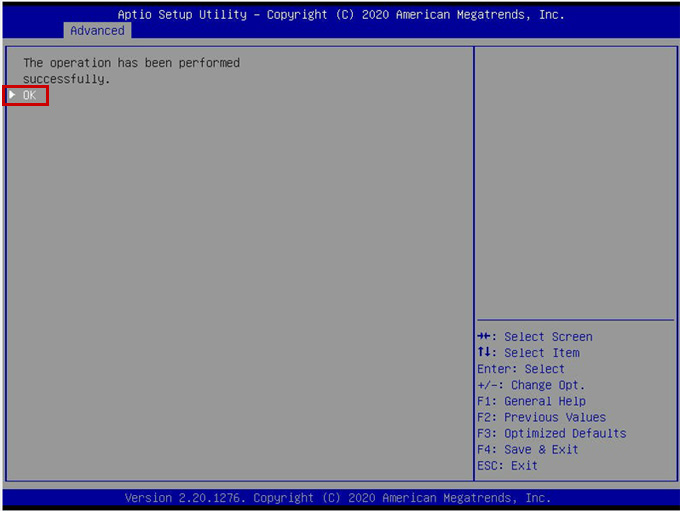

⑦ 操作完了のメッセージが表示されたら「OK」を選択します。

⑧ 記憶媒体(USBメモリなど)にログが保存されていることを確認します。



4)Foreignディスクのインポート/クリア

RAIDカードの交換やRAID構成済みディスクの移設などにより、RAIDカードとディスク間でRAID構成の不一致が起きることがあります。その際、RAIDカードから見てディスクの状態は「Foreign(=外部の/無関係の)」となります。



Foreignディスクの状態確認

① 「Main Menu」を選択します。

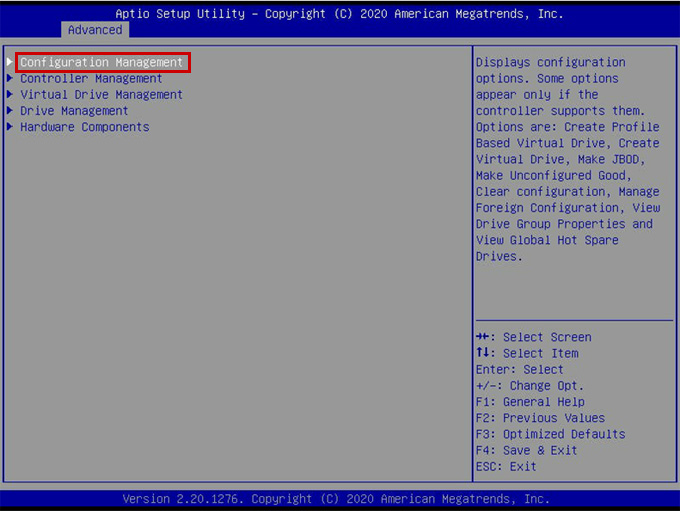

② 「Configuration Management」を選択します。

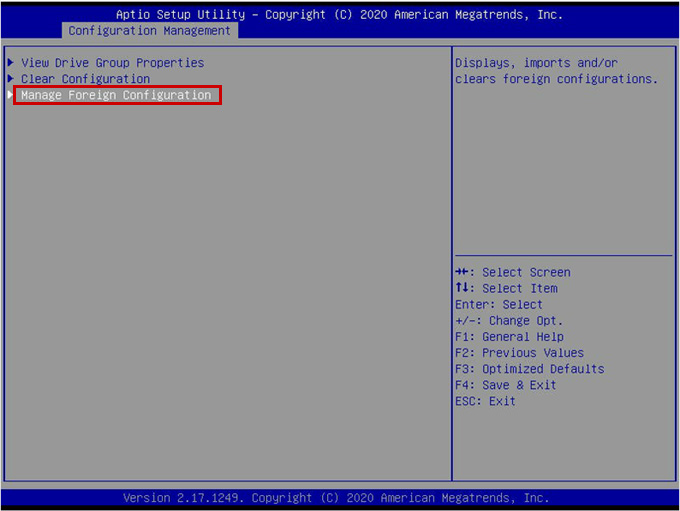

③ 「Manage Foreign Configuration」を選択します。

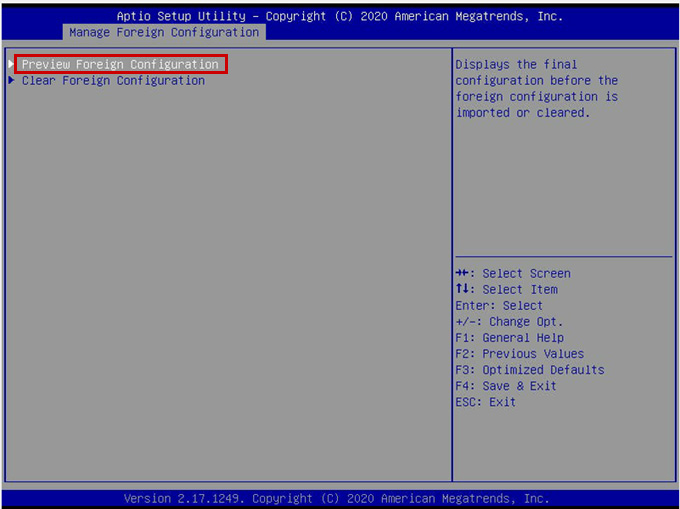

④ 「Preview Foreign Configuration」を選択します。

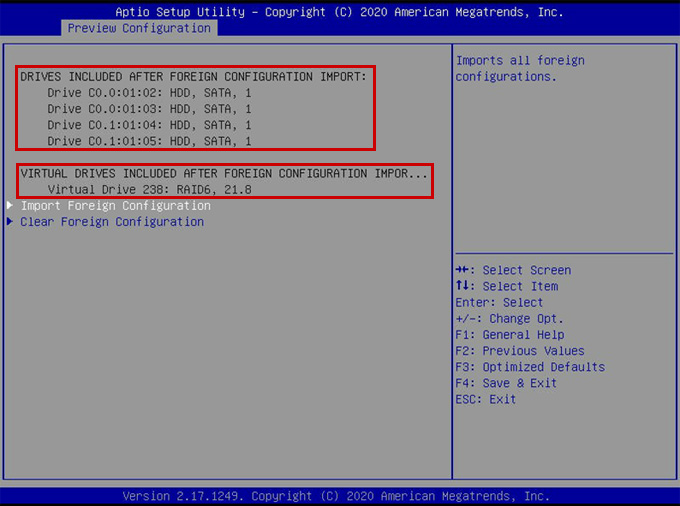

⑤ Foreignディスクのリストと、Foreignをインポートした場合に復元される仮想ドライブが表示されます。



Foreignディスクのインポート

Foreignディスクが保持するRAID構成を復元したい場合、Foreignディスクのインポートを実行します。

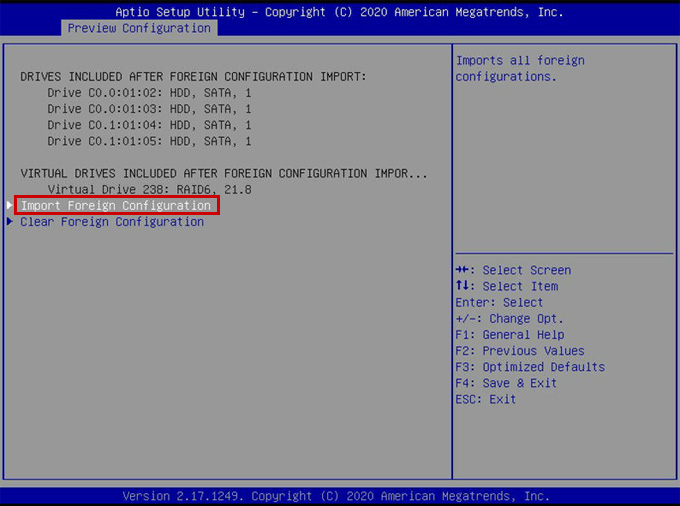

① 「Import Foreign Configuration」を選択します。

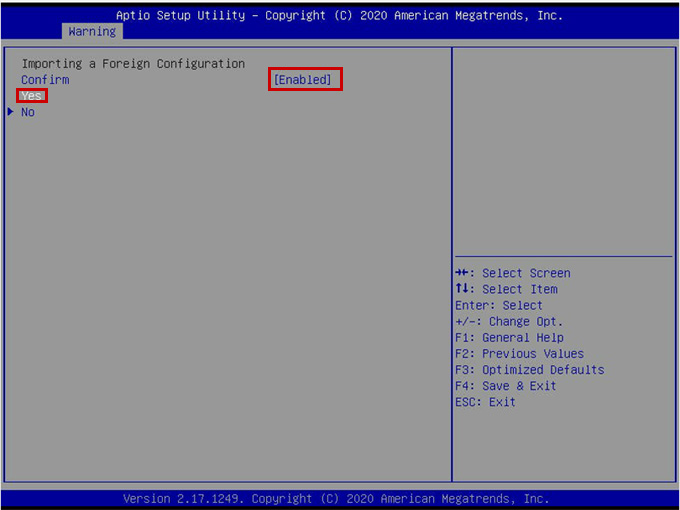

② 「Confirm」を「Enabled」に設定し、「Yes」を選択します。

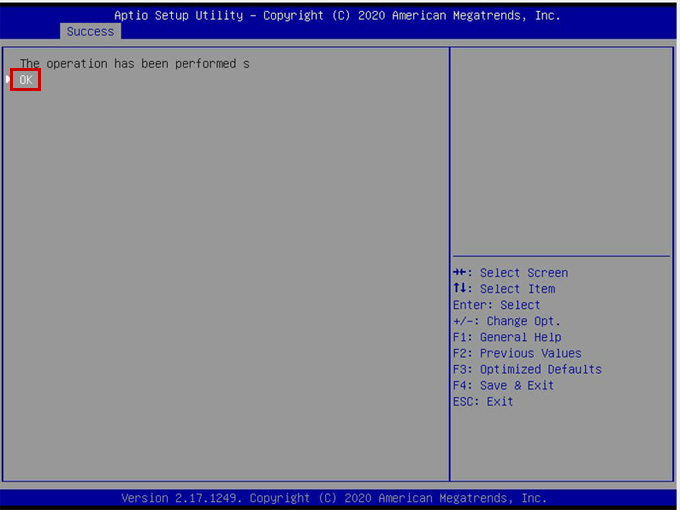

③ 操作完了のメッセージが表示されたら「OK」を選択します。



Foreignディスクのクリア

新たにRAIDを構成しなおす場合など、Foreignディスクが保持しているRAID構成が不要であれば、Foreignディスクのクリアを実行します。

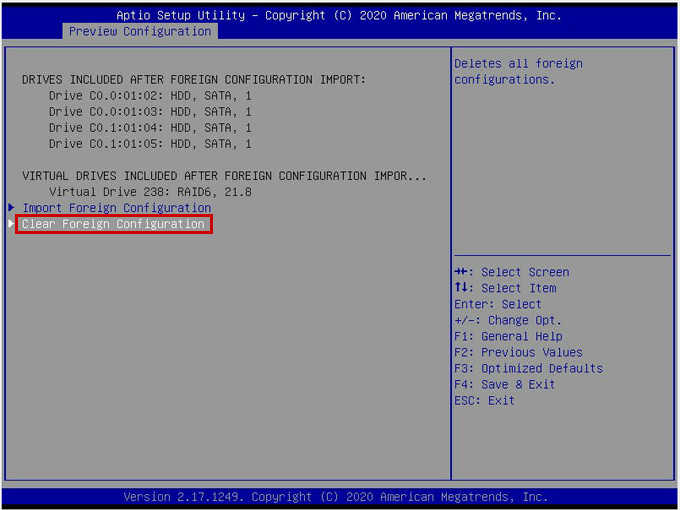

① 「Clear Foreign Configuration」を選択します。

② 「Confirm」を「Enabled」に設定し、「Yes」を選択します。

③ 操作完了のメッセージが表示されたら「OK」を選択します。

以上



「BROADCOM Configuration UtilityでのRAID設定について（前編）」に戻ります。
