Storage Space Directによる自由なストレージ設計【第1回】(後編)

2021.06.04 新技術


Storage Space Directによる自由なストレージ設計

※本ページは、Windows Server 2016以降で追加されたMicrosoftのクラスター構築機能であるStorage Spaces Direct (=記憶域スペースダイレクト)の概要紹介・構築例の後編です。
前編はこちらをご覧ください。

目次

5.構築手順の説明

6.まとめ


前編目次

1.Storage Space Directとは何か

2.S2D構築のソフトウェア要件

3.S2D構築のハードウェア要件

4.構築事例

5.構築手順の説明

  • 5-1.OSインストール~クラスター作成
  • 5-2.S2D有効化~クラスター クォーラム設定



5.構築手順の説明

5-3.仮想ハードディスク作成
(9)仮想ディスクの新規作成
①作成されたクラスタープールの右クリックメニューから「仮想ディスクの新規作成」を選択。



②記憶域プールを選択し、OKを選択。



③「仮想ディスクの新規作成ウィザード」が開く。「次へ」を選択。



④仮想ディスク名を入力。



⑤仮想ディスクのサイズを指定。



⑥作成が完了する。「閉じる」を選択。



(10)仮想ディスクにボリュームを作成する。
①仮想ディスク作成後、「新しいボリュームウィザード」が開く。「次へ」を選択。



②ボリュームを作成する対象の仮想ディスクを選択する。



③ボリュームのサイズを指定。



④「ドライブ文字またはフォルダーに割り当てません」にチェック。
※ドライブ文字を割り当てた場合、現在仮想ディスクを所有しているノードにボリュームがマウントされます。しかし、このボリュームは後に「クラスター共有ボリューム」に設定するため、ドライブ文字が無効になります。



⑤ボリュームラベルを入力。



⑥選択内容を確認し、問題が無ければ「作成」を選択。



⑦作成が完了したら、「閉じる」を選択。



(11)作成したボリュームをクラスター共有ボリュームに追加する。
①作成したクラスター仮想ディスクの右クリックメニューから「クラスター共有ボリュームへの追加」を選択。



②クラスター仮想ディスクの適用先が「使用可能記憶域」から「クラスターの共有ボリューム」に変化する。



③追加が完了すると、「C:\ClusterStorage\」のフォルダー内に仮想ディスクが表示される。
※クラスターを構成する全てのノードサーバーの「C:\ClusterStorage\」に表示されます。



(12)クラスター仮想ディスクに仮想ハードディスクを作成する。(※使用例)
①フェールオーバークラスターマネージャーから「役割」→「仮想マシン」→「ハードディスクの新規作成」を選択。



②仮想ハードディスクを作成するターゲットノードを選択し、「OK」を選択。
※ターゲットノードとして選択したノードが仮想ハードディスクの「所有者ノード」に設定されますが、各ノードはクラスター化されているため、どのノードを選択しても問題ありません。



③仮想ハードディスクの新規作成ウィザードが開く。「次へ」を選択。



④フォーマットとディスクの種類を適宜選択し、「次へ」を選択。



⑤クラスター仮想ディスク上に仮想ハードディスクを作成するため、「参照」を選択して仮想ハードディスクのファイルの保存先を変更する。



⑥クラスター仮想ディスクのフォルダーを選択。
※この例では「C:\ClusterStorage\vdisk01」。



⑦フォルダーのパスを確認し、問題が無ければ「次へ」を選択。

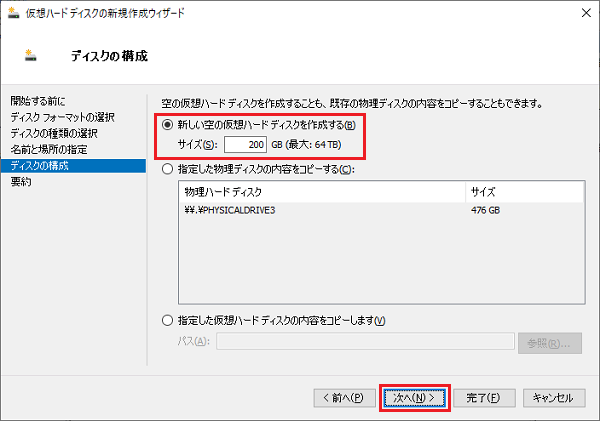

⑧仮想ハードディスクのサイズを指定し、「次へ」を選択。



⑨設定内容を確認し、問題が無ければ「完了」を選択。



⑩仮想ハードディスクが作成される。
※「C:\ClusterStorage\vdisk01\」フォルダー内のファイルがクラスター化されているため、この仮想ハードディスクで作成した仮想マシンもクラスター化(冗長化)されます。



6.まとめ

今回はS2Dを使ったフェールオーバークラスターの概要と、構築例を紹介いたしました。
次回のレポートでは、
・障害発生時のフェールオーバー動作と復旧操作
・S2Dの回復性(双方向ミラー・3方向ミラー・パリティ・デュアルパリティ)に応じた障害耐性
・フェールオーバークラスターの使用例
ついて記載いたします。
